연습 삼아 해본 실리콘 몰드 작업의 귀가 빠진 오른쪽이 원본이고 왼쪽이 복제품입니다.



안녕하세요? 자이언트봇입니다

이번에는3D프린터를이용한실리콘몰드를이용한실리콘복제작업에대해포스팅하겠습니다.

실리콘 몰드랑 붕어빵처럼 똑같은 걸 만들 때 실리콘으로 틀을 만들고

복제하는 방법입니다.

대략 1~300개 정도 소량생산에 적합합니다.











원형 만들기

만들어 볼 것은 실리콘 그릇입니다

온도는 120도까지 견디고 둥실둥실하게 내용물을 뒤집어서

꺼낼 수 있게 제작해 달라고 하셨습니다.

여러개의 수량이 필요하므로 실리콘몰드로 복제작업을 진행하려고 합니다.

3D프린터를 이용하여 원형을 출력하기 위해서는 3D모델링과 슬라이싱파일이 필요합니다.

먼저 원형 모델링 작업과 슬라이싱 작업을 진행하도록 하겠습니다.





3D프린트와 후가공

3D 모델 출력 후에는 서포트를 제거하고 깨끗이 세척한 후

후가공 작업을 해주세요.

후가공 작업에는 사포 작업, 퍼티 작업 등이 있습니다.

출력 과정과 서포트 제거 작업을 빨리하다가는 깜빡 놓쳐서

샌딩(페이퍼를 거는) 작업사진에서 보여드리도록 하겠습니다

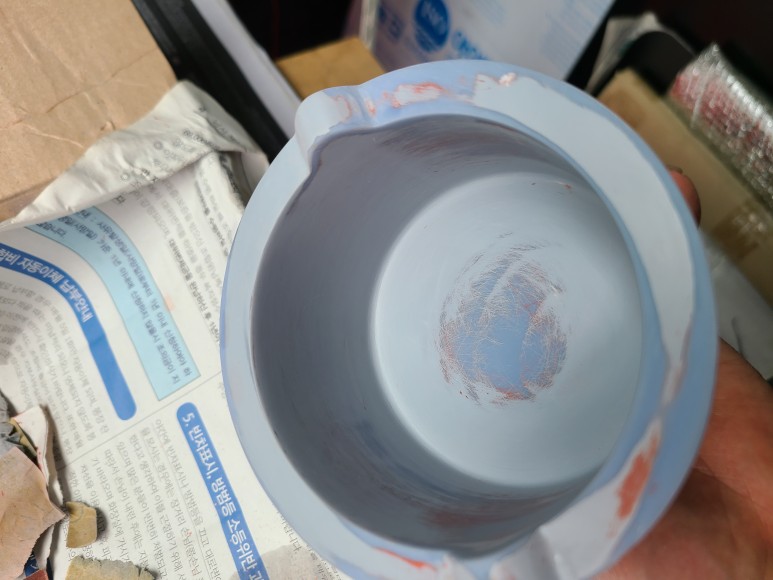

보호대 자국과 보다 매끄러운 표면 처리를 위해 퍼티로 메꾸어주고

사포로 갈아 끼우는 작업을 반복합니다.

경험해보신 분들은 아시겠지만 시간과 힘, 그리고 노력이 많이 드는 작업입니다.

샌딩과 패티 작업이 일정 수준이 되면서 페서기를 뿌리고

표면 확인 및 미세한 틈새를 메웁니다.

원래 서페이서는 페인트를 안착시키는 역할도 하지만 어느 정도 묻어주는 역할과

보이지 않는 틈이나 고르지 않은 표면까지 볼 수 있는 효과가 있어 중간 확인용으로도

많이 써요

서페이서에 쓰여진 숫자가 높을수록 미세한 입자를 가지고 있다는 것입니다.

그리고 또 만족할 때까지 샌드페이퍼를 써주셔야 합니다.

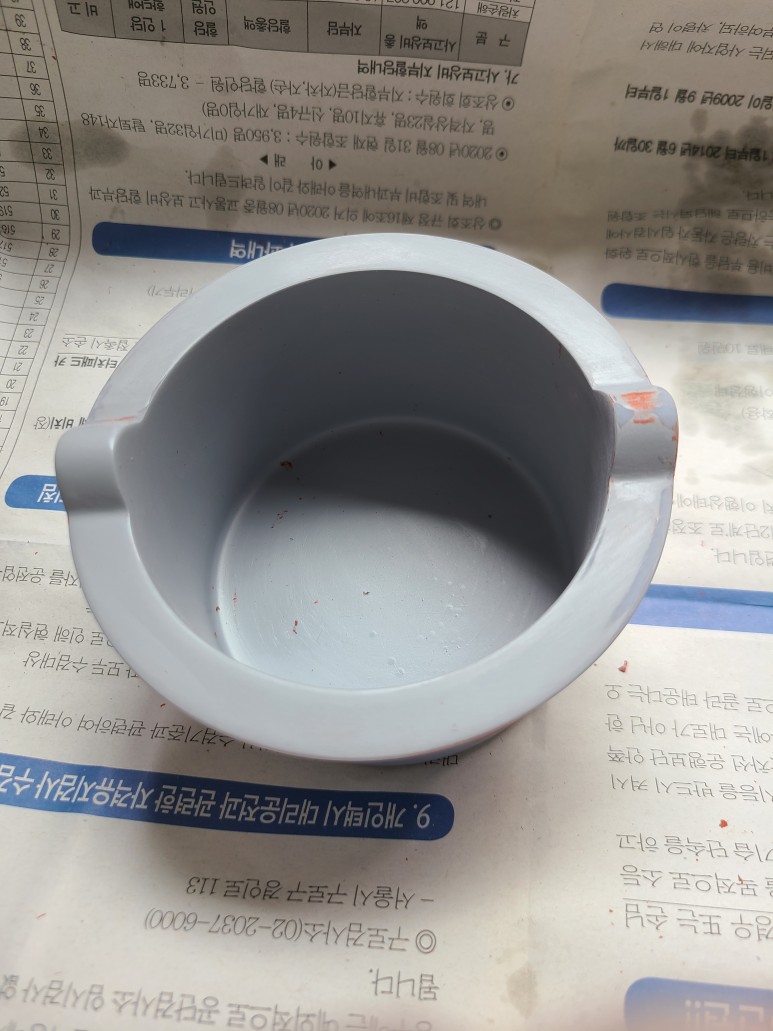

몇번의 반복 끝에, 뛰어난 원형(마스터)을 얻었습니다.

아래 폼보드를 이용해 잠시 후 실리콘 몰드를 붓는 모양을 만들도록 하겠습니다.

다음 과정으로 넘어갑니다.







몰드 제작



실리콘 가사 시간 (굳기 시작하는 시간 & 작업 가능한 시간) 안에 작업하기 때문에

사진을 찍을 여유가 없기 때문에 다른 사진으로 설명을 드리겠습니다.

일단 원형과 실리콘 몰드를 넣을 테두리를 만들 거예요.

주제와 경화제를 설명서에 적힌 대로 비율에 맞게 섞어줍니다.

원형(마스터)에 이형제를 뿌린 후 틀 안에 넣고 몰드용 실리콘을 부어줍니다.

탈포기에 넣고 실리콘을 섞으면서 생긴 기포를 제거해 줍니다

실리콘을 섞으면 바로 탈거품을 내고 따르거나

붓기 전과 부은 후 2회 탈포하는 방법도 있습니다.

경화시간이 지난 후 지그재그로 칼집을 내어 원형을 제거해 줍니다.

칼집을 지그재그로 내는 이유 복제 작업 시 몰드에 힘을 주어 닫고 고정시켰을 때 꼬이거나

안 하기 위해서죠.

칼을 사용하지 않고 샌드위치처럼 2단으로 몰드를 만드는 방법도 있습니다.

앞으로 우리는 몰드에 복제용 실리콘을 배합해 한 달 뒤에 몰드에 부어 복제할 겁니다.





복제하다

저희는 일반적인 레진 복제가 아닌 실리콘 몰드를 이용해서

실리콘 모형을 복제하기 때문에 다른 종류의 실리콘 몰드를 사용하고 있습니다.

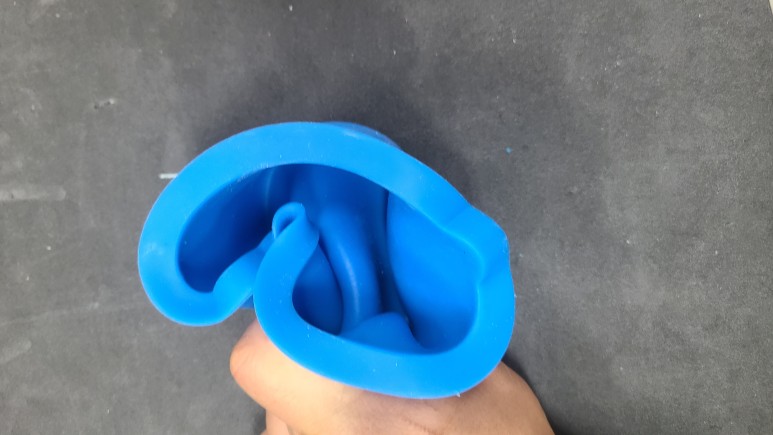

만들어진 몰드에 실리콘을 계속 부어 부드러운 실리콘 제품을 복제하였습니다.

두 번째 사진입니다

3번~4번까지 복제를 했습니다.

이상 자이언트봇의 UV 레진 3D 프린터 GT1 장비를 이용한 원형 출력과

실리콘몰드를 이용한 복제작업이었습니다.
